引言

最近在自家机房的服务器上要加一个硬件防火墙，做一些安全组的检查过滤，结果导致本身的web service不可用了，一番排查发现是nat loopback现象导致，以前只觉得nat只是解决了ip地址不足的一个简单协议，这次通过配置发现其实nat能通过直接修改数据帧的信息做到很多事情，这里就好好记录一下这个问题的原因以及如何解决的

nat hairpin / nat loopback

nat回环问题发生在同一个内网的client，通过公网ip访问内网中的另一个server时可能发生。相关资料可以查看 nat loopback说明 英文。

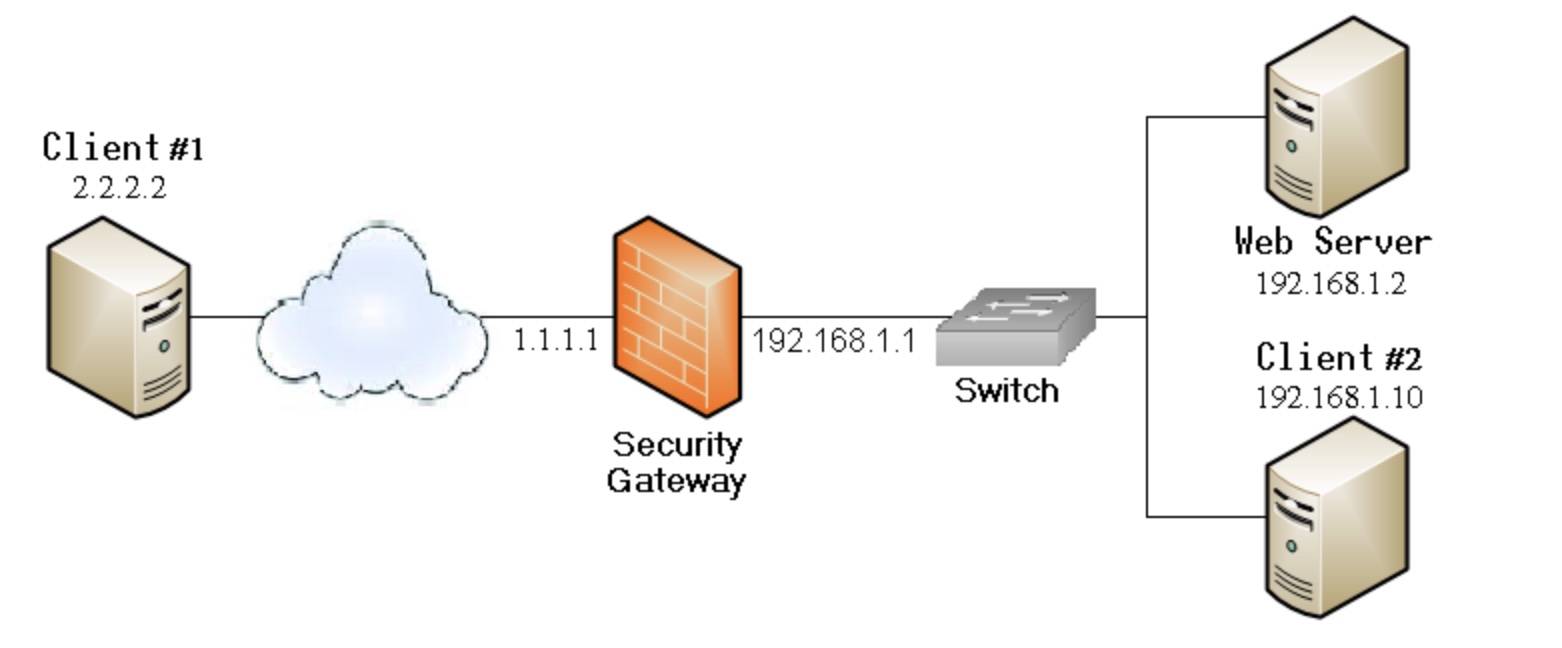

这里简单先模拟一个网络结构，然后基于此进行说明，图中gateway左边是公网，右边是内网。

情况一 公网访问web server

我们先看最基础的情况，外部client想要访问web server，访问流程会如下

1. client1的源地址为2.2.2.2，访问web server的公网ip地址1.1.1.1
2. 当数据请求来到网关时，网关会通过nat将数据包的目的地址1.1.1.1修改为内部的服务器地址192.168.1.2，同时源地址2.2.2.2保持不变，源目的的协议也保持不变
3. web server收到请求后会响应，返回的数据包源地址为192.168.1.2，目的地址为2.2.2.2
4. 网关收到请求后会通过nat将数据包的源地址修改为1.1.1.1，目的地址不变
5. client1 2.2.2.2 收到数据包符合预期请求，连接建立完成。

情况二 内网通过公网访问web server

如果client2 192.168.1.10想要通过公网ip去访问web server的时候就会出现以下的流程

1. client2的源地址为192.168.1.10，访问web server的公网ip地址1.1.1.1
2. 当数据请求来到网关时，网关会通过nat将数据包的目的地址1.1.1.1修改为内部的服务器地址192.168.1.2，同时源地址192.168.1.10保持不变，源目的的协议也保持不变
3. web server收到请求后会响应，返回的数据包源地址为192.168.1.2，目的地址为192.168.1.10
4. 因为源地址和目的地址都在同一子网，这个时候web server可以不通过router进行数据传递，而是直接将请求返还给192.168.1.10，或者说网关没有相关配置时，直接通过内网将数据传递
5. client2收到的返回，但是因为期待的返回ip是1.1.1.1，得到的确是192.168.1.2，所以数据包会被丢弃。

通过上面的情况说明也可以看到，问题就出现在如果在同一子网，想要通过外网ip访问另一子网的服务时候，因为源ip数据包发送和收到的不一致，会导致数据被丢弃，在实际的应用场景中就是无响应超时。

如何解决

在网关处增加配置就好了，根据不同的设置可能配置命令或形式有所不同，但本质应该是一样的，将最后一次发送的源ip 192.168.1.2替换成web server的公网ip1.1.1.1就可以了。

后记

对于nat协议，以前的印象就是解决地址匮乏问题，将内网ip转换为公用的公网ip，不过对于其实际在网络结构中的应用，以及配置如何生效是没有深刻理解的，现在来看nat协议可以修改数据帧中的src dest ip，以及协议类型，其实能做到很多功能强大的转发功能的。
